Actionneur électrique

Votre principal fabricant et fournisseur d’actionneurs électriques en Chine !

1. Equipe professionelle

Nous disposons non seulement d'une équipe commerciale jeune et passionnée disponible 24h/24 et 7j/7 pour vous servir, mais également d'une équipe technique expérimentée pour vous aider à résoudre tous les défis techniques liés aux solutions d'automatisation de vannes.

2. Équipement avancé

Nous disposons d'un centre d'usinage CNC de haute précision et de 6 gammes de produits pour garantir la stabilité et la fiabilité de la qualité des produits.

3. Expérience riche

Notre atelier est un espace de travail efficace et bien organisé, doté d'équipements modernes et de techniciens qualifiés. Une maintenance et un entretien réguliers des équipements sont effectués pour garantir des processus de production fluides.

4. Produits certifiés CE/SIL/ATEX/EAC

Nous garantissons une excellente qualité de produits grâce à un contrôle qualité rigoureux, des matériaux et des processus de fabrication de haute qualité, ainsi qu'une concentration sur les exigences des clients.

Actionneur pneumatique robuste à joug écossais pour

Ajouter à la demande
Revêtement ODL ON/OFF Type C5-M pour environnements d'exploitation marins et corrosifs

Ajouter à la demande
Type intelligent d'actionneur électrique multi-tours avec Profibus/Modbus

Ajouter à la demande
4-20ma Actionneur électrique multitours à moludation

Ajouter à la demande

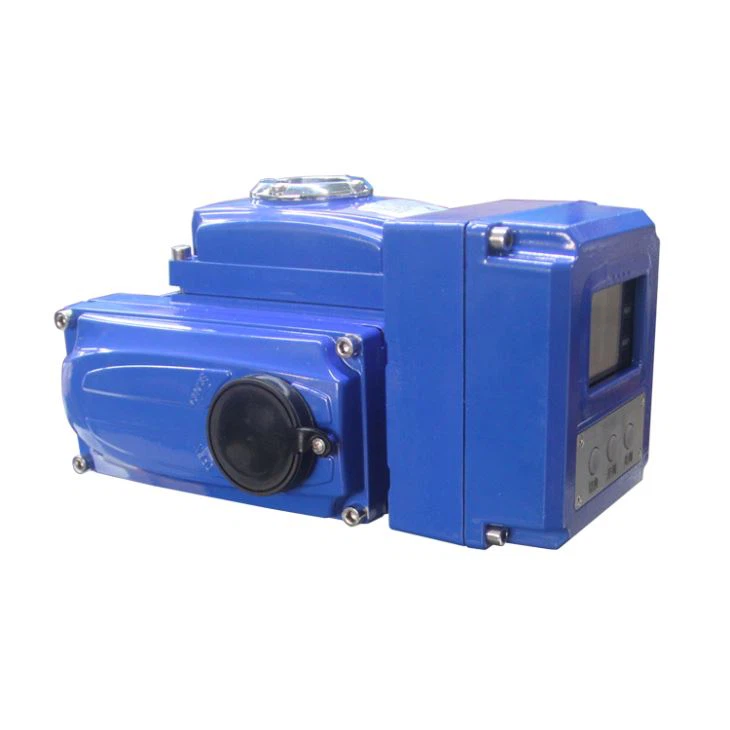

Actionneur rotatif motorisé compact

Ajouter à la demande
Commutateur de réglage de l'actionneur électrique ODL

Ajouter à la demande
Actionneur électrique ODL

Ajouter à la demande
Actionneur électrique antidéflagrant AUQ

Ajouter à la demande

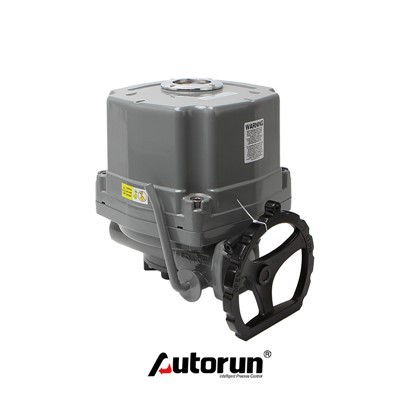

Type réglable d'actionneur électrique OHQ

Ajouter à la demande
Motorisation de l'actionneur

Ajouter à la demande
Actionneur intelligent antidéflagrant

Ajouter à la demande
Vanne à bille électrique en plastique PVC Odl

Ajouter à la demande

Accueil 12 3 4 5 La dernière page 1/5

Qu'est-ce qu'un actionneur électrique ?

Un actionneur électrique est un dispositif mécanique qui convertit l'énergie électrique en énergie cinétique ou force mécanique. Cette force peut provoquer un mouvement dans une machine ou un appareil.

Comment fonctionne un actionneur électrique ?

Un moteur électrique créera un mouvement de rotation lorsque la broche, ou le rotor, tourne. L'électrobroche est directement couplée à une vis hélicoïdale, via l'arbre d'entraînement, qui tourne à son tour dans un écrou de vis à billes.
Lorsque la broche tourne, l'écrou de la vis à billes est entraîné vers l'avant ou vers l'arrière le long de la vis hélicoïdale.
Une tige de piston creuse est fixée à l'écrou de la vis à billes, ce qui crée un mouvement linéaire hors ou dans l'actionneur linéaire lorsque le moteur tourne dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.
Le moteur est contrôlé par un entraînement électrique, qui permet de faire varier la vitesse de rotation et donc la vitesse linéaire de l'actionneur. Un mécanisme de rétroaction donne des informations de position et l'actionneur linéaire peut être programmé pour se déplacer vers une certaine position, s'arrêter puis continuer, ou revenir à sa position de repos.
La puissance du moteur déterminera le couple qui peut être généré et donc la force qui peut être mise en mouvement utile via l'actionneur.

Les composants d'un actionneur électrique

Chape avant/arrière

Il s'agit d'une pièce métallique en forme de U, avec des trous à chaque extrémité à travers lesquels passe une goupille, un boulon ou un dispositif de fixation. L'actionneur peut être monté sur l'application au moyen de fixations à chape à l'avant et à l'arrière.

Tube extérieur

C'est ce qu'on appelle également le tube de couverture. Il s'agit d'un tube en aluminium extrudé qui protège les actionneurs linéaires à l'extérieur et abrite tous les composants internes de l'actionneur.

Tube interne

Ceci est également appelé tube d'extension, tube de traduction, piston ou tube d'entraînement. La chambre à air est généralement en aluminium ou en acier inoxydable. La chambre à air est l’endroit où se trouve la broche, lorsqu’elle est rétractée. Ce tube est fixé à l'écrou d'entraînement qui est fileté et s'étend et se rétracte lorsque l'écrou se déplace le long de la broche rotative.

Composant de broche

Ceci est également appelé vis rotative, vis mère ou vis de levage. C'est une longue tige droite qui tourne dans un outil ou une machine. Ce segment de l'actionneur linéaire tourne, rétractant ou étendant le tube intérieur, ce qui génère un mouvement linéaire. La broche en acier assure résistance et durabilité. Il existe différentes manières de fileter la broche pour différentes vitesses et capacités de charge.

Arrêt de sécurité

Celui-ci est situé à l'extrémité de la broche. Il sert à éviter une extension excessive de la chambre à air.

Multi-turn Electric Actuator Intelligent Type With Profibus/Modbus

Composant d'étanchéité d'essuie-glace

Il s'agit d'un composant d'étanchéité fixé à l'extrémité du tube extérieur. Il empêche les contaminants tels que la poussière et les liquides de pénétrer dans la zone de la broche de l'actionneur. Il garantit également une bonne étanchéité entre les tubes intérieur et extérieur, ce qui influence l'indice IP de l'actionneur.

Écrou d'entraînement

Celui-ci se déplace le long de la broche et est fixé au tube intérieur. C'est le composant qui permet la rétraction ou l'extension de la chambre à air. L'écrou d'entraînement peut être en plastique ou en métal et est parfois claveté pour empêcher la rotation du tube intérieur.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Fins de course

Ceux-ci contrôlent la position de la chambre à air entièrement déployée et rétractée en coupant le courant électrique vers le moteur. Ces interrupteurs ne permettent pas à l'actionneur de s'étendre ou de se rétracter excessivement. Pour ajouter du courant de coupe, les interrupteurs de fin de course peuvent également être utilisés comme dispositifs d'envoi de signaux.

Engrenages pour actionneurs électriques

Ceux-ci sont fabriqués en plastique ou en acier et s'accouplent à d'autres engrenages pour modifier la relation entre la vitesse d'un mécanisme d'entraînement et la vitesse de la pièce entraînée. L’engrenage connecté à une source d’énergie telle que le moteur est appelé engrenage d’entraînement.

Boîtier moteur

Ce boîtier contient le motoréducteur ainsi que toutes les pièces internes sans rien laisser exposé aux dommages extérieurs. Le boîtier du moteur est généralement fabriqué à partir de plastique de haute qualité.

Docteur moteur

Le moteur à courant continu est la source de toute la puissance de l’actionneur électrique. Les moteurs à courant continu se trouvent sous différents types. Il existe les moteurs les plus couramment utilisés appelés moteurs à balais. Les moteurs sont constitués des composants suivants :

Stator du moteur

Il s'agit de la partie extérieure stationnaire du moteur. Il se compose du boîtier du moteur, des capuchons du moteur et de deux aimants permanents. Un champ magnétique stationnaire est généré par le stator et entoure le rotor.

Rotor

C'est ce qu'on appelle aussi l'armature. C'est la partie interne du moteur qui tourne. Il se compose d'un arbre moteur, d'un stratifié d'acier au silicium, d'enroulements en cuivre et d'un collecteur.

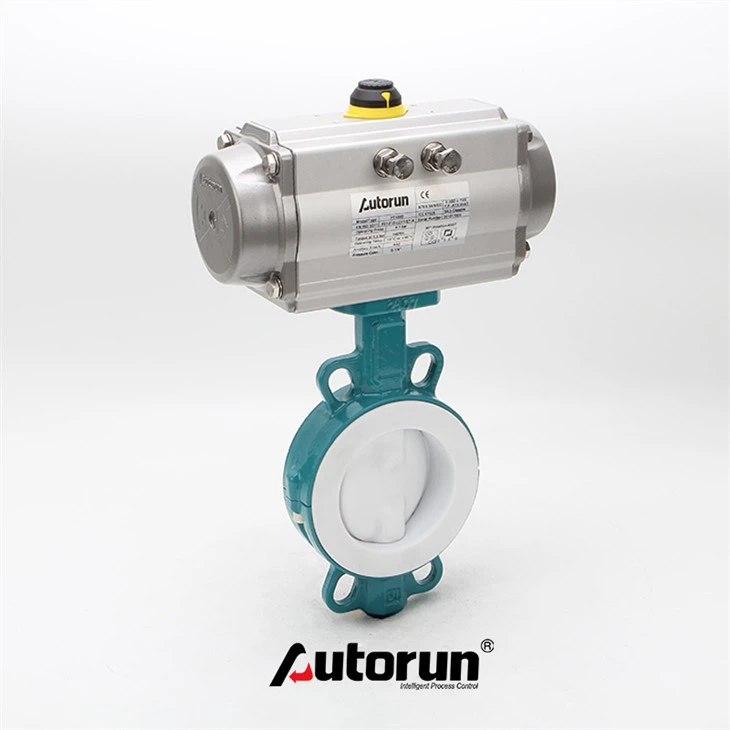

Pneumatic Fluorine - Lined Butterfly Valve

Commutateur de moteur à courant continu

Il s'agit d'une paire de plaques fixées à l'arbre du moteur. Ils apportent deux connexions pour la bobine de l'électro-aimant. Le collecteur fonctionne pour inverser la polarité du moteur et maintient essentiellement le moteur en mouvement de rotation sans perte de couple.

Balais de charbon

Ceux-ci utilisent le frottement de glissement pour la transmission du courant électrique du stator au rotor du moteur.

Arbre moteur

Cette pièce sert au raccordement du motoréducteur au bas du stator sur le moteur DC.

Quels sont les avantages de l’actionneur électrique ?

Pneumatic Flanged Soft Seal Butterfly Valve

01. Conception simple

L'un des avantages les plus importants d'un actionneur linéaire électrique est sa conception simple. Un système se compose d'un moteur à courant continu ou alternatif, d'une série d'engrenages et d'une vis mère avec un écrou d'entraînement qui pousse un arbre de tige vers l'intérieur et l'extérieur. Parallèlement, les systèmes hydrauliques et pneumatiques ont des conceptions plus complexes. Ils sont toujours livrés avec plus de pièces, notamment des pompes et des tuyaux.

02. Temps d'assemblage plus rapide

Tout assembler serait plus facile puisque vous n’aurez pas à vous soucier des pompes et des tuyaux. L’installation ne nécessite qu’un simple câblage. Le processus d'assemblage simplifié signifie une intégration plus rapide dans l'ensemble de l'écosystème de l'installation. Cela réduit également les coûts de main-d’œuvre en raison du temps gagné.

03. Empreinte plus petite

Un actionneur linéaire électrique est une unité autonome montée là où le mouvement est requis, qui est ensuite connectée au contrôleur du système avec un petit câble. Contrairement à ses homologues, il n’a pas besoin de beaucoup d’espace pour fonctionner efficacement. Cela donne aux utilisateurs plus de flexibilité lors de l’intégration de l’actionneur dans la zone. D’un autre côté, un système d’actionneur hydraulique ayant les mêmes capacités aurait généralement besoin de plus de pièces car il comprend plus de pièces. L'actionneur principal doit être connecté via des tuyaux à un réservoir équipé d'un moteur. L'attribution de l'espace à ces unités nécessiterait une planification minutieuse, en particulier pour ceux qui disposent d'installations plus petites.

04.Intégration facile

En plus de vous permettre de l'installer facilement dans une installation, un actionneur linéaire électrique peut également être intégré à d'autres systèmes et équipements sans aucun problème. La programmation des commandes des contrôleurs qui gèrent les machines de l'installation est moins compliquée que de le faire avec un système hydraulique ou pneumatique.

05. Précision et contrôle

Un actionneur linéaire électrique offre un niveau de contrôle plus élevé tout au long du processus. En quelques frappes sur le contrôleur, l'opérateur contrôle entièrement la position du piston et la force appliquée.

06.Sécurité

Si un opérateur bien formé a un contrôle total, la probabilité d'un accident est mince, mais il est toujours préférable de prendre des précautions de sécurité. C'est là que les actionneurs linéaires électriques brillent. La plupart de ces actionneurs sont équipés de fins de course. Ils sont conçus pour envoyer un signal au lecteur pour arrêter le mouvement lorsqu'il atteint l'extension et la rétraction complètes. Les interrupteurs de fin de course aident à empêcher la machine de caler une fois qu'elle a atteint sa limite. S'il cale, les moteurs continueront de fonctionner jusqu'à ce qu'ils tombent en panne et brûlent.

Quels sont les avantages de l’actionneur électrique ?

Respect de l'environnement

Les actionneurs linéaires électriques utilisent uniquement l'électricité comme source d'énergie, rien d'autre. Il est propre et ne produit aucun sous-produit lors de son utilisation. Les secteurs de la santé et du médical préfèrent donc cette variante car elle ne peut rien contaminer. Les systèmes hydrauliques contiennent des fluides à haute pression circulant dans des tuyaux qui doivent être correctement entretenus. Si une pièce est endommagée, la fuite peut contaminer les produits ou l’installation elle-même. Pendant ce temps, les actionneurs pneumatiques contiennent de l’air comprimé qui peut projeter des contaminants dans l’environnement.

Moteur silencieux

La pollution sonore est également un facteur à prendre en compte lors de la recherche d'actionneurs. Les systèmes hydrauliques peuvent apporter plus de puissance, mais ils sont également plus bruyants en raison de leurs moteurs de grande puissance. C'est la principale raison pour laquelle beaucoup les appellent des appareils « bang-bang » en raison du bruit qu'ils font lorsqu'ils sont utilisés.

Faible entretien

Ce type d'actionneur a progressé au point où il ne nécessite pratiquement aucun entretien. Parce qu’il comporte moins de composants, il présente moins de points de défaillance. Et ses pièces sont plus faciles à dépanner, à réparer ou à remplacer puisque la plupart d’entre elles ne sont que des fils et des systèmes d’engrenages.

Rentabilité

Étant donné que ce type d'actionneur ne comporte pas beaucoup de composants, les propriétaires n'ont pas besoin de stocker beaucoup de pièces de rechange. Il vous permet également de réduire les coûts de main-d'œuvre, car il est plus facile à installer, à utiliser et à entretenir. Enfin, vous n’aurez pas à dépenser beaucoup d’énergie car il consomme moins d’énergie que les autres. Avec les progrès de la technologie, les actionneurs linéaires électriques peuvent désormais être disponibles en différentes tailles. Mais ils sont tous essentiellement le même appareil avec un moteur, des engrenages et une vis mère. Tout ce qui change, c'est la taille du moteur à l'intérieur.

Pour quel actionneur électrique peut fonctionner ?

L'automatisation industrielle

Les actionneurs électriques sont utilisés dans diverses machines et processus industriels, tels que les systèmes de convoyeurs, les machines d'emballage et les chaînes d'assemblage, pour contrôler le mouvement des composants et des produits.

Aéronautique et Défense

Les actionneurs électriques sont utilisés dans les systèmes des avions et des engins spatiaux, tels que les trains d'atterrissage, les volets et les gouvernes, pour assurer un contrôle précis et fiable du mouvement.

Automobile

Les actionneurs électriques sont utilisés dans divers systèmes automobiles, tels que les vitres électriques, les serrures de porte et les sièges, pour assurer un contrôle confortable et pratique des mouvements.

Robotique

Les actionneurs électriques sont utilisés dans divers systèmes robotiques, tels que les bras de robot et les pinces, pour fournir un contrôle précis et flexible du mouvement.

Équipement médical

Les actionneurs électriques, tels que les robots chirurgicaux et les prothèses de membres, sont utilisés dans divers dispositifs médicaux pour assurer un contrôle de mouvement précis et fiable.

Les produits de consommation

Les actionneurs électriques sont utilisés dans divers produits de consommation, tels que les appareils électroménagers, les jouets et l'électronique, pour fournir un contrôle de mouvement pratique et convivial.

Notre certificat

CE EX pour actionneur de vanne

ODL OHQ CE

SIL-3 pour l'actionneur de vanne 01

Notre usine

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Guide ultime pour l'actionneur électrique

Q : Devez-vous appliquer une puissance constante à un actionneur électrique ?

R : Les broches 1 et 2 ou les broches 1 et 3 seront toujours alimentées. Les interrupteurs de fin de course coupent l'alimentation du moteur lorsque l'actionneur a atteint la position nécessaire, qu'elle soit fermée ou ouverte.

Q : Avez-vous vraiment besoin d'un condensateur de démarrage et d'un frein sur un actionneur électrique ?

R : Sur un actionneur électrique à tension alternative, vous aurez toujours besoin d’un condensateur de démarrage du moteur pour donner au moteur suffisamment de puissance pour démarrer. En position fermée, le frein sous tension maintient le moteur en place. Sans frein monté, en particulier sur les vannes papillon et les registres, il existe un risque que la force du fluide contenu dans les tuyaux pousse la vanne et l'ouvre légèrement. L'actionneur détecte la vanne ouverte et veille à ce qu'elle revienne en position complètement fermée. Cette action se répète encore et encore à mesure que le média pousse continuellement la vanne pour l'ouvrir. Finalement, cette oscillation endommagera le moteur et l'actionneur.

Q : Quel est un exemple d’actionneur électrique ?

R : Les exemples courants d'actionneurs incluent les moteurs électriques, les moteurs pas à pas, les vérins à vis, les stimulateurs musculaires électriques dans les robots, etc.

Q : Quelle est la fonction de l'actionneur ?

R : Un actionneur est un appareil qui produit un mouvement en convertissant l’énergie et les signaux entrant dans le système. Le mouvement qu'il produit peut être rotatif ou linéaire. Les actionneurs linéaires électriques, comme leur nom l'indique, produisent un mouvement linéaire.

Q : Quelle est la puissance des actionneurs électriques ?

R : La plupart des actionneurs linéaires robustes fournissent des forces dynamiques de plusieurs milliers de livres-force. Alors que les modèles les plus courants fournissent entre 1,000 et 15,000 lbf de force, il est possible de trouver des actionneurs linéaires électriques robustes extrêmement puissants délivrant jusqu'à 100,000 lbf de force dynamique.

Q : Quels sont les trois principaux types d’actionneurs ?

R : Les actionneurs hydrauliques, pneumatiques et électriques ne sont pas les seuls types d'actionneurs disponibles. Certains autres types d'actionneurs incluent les actionneurs thermiques et magnétiques, mécaniques et superenroulés.

Q : Les actionneurs électriques sont-ils fiables ?

R : Les actionneurs électriques peuvent être plus sûrs et plus prévisibles dans une application d'arrêt d'urgence, car ils ne dépendent pas de l'air emprisonné pour maintenir le vérin en place. La charge peut également être maintenue de manière plus fiable puisqu’il n’y a pas de fuite d’air entre le cylindre et la vanne.

Q : Sur quoi trouve-t-on le plus souvent les actionneurs électriques ?

R : Les actionneurs électriques sont utilisés dans la manutention des matériaux pour des opérations telles que les servopresses et le serrage et sont le plus souvent utilisés dans le secteur de l'emballage. Les actionneurs électriques sont utilisés dans l'électronique et l'assemblage électronique, la robotique, les machines-outils et plusieurs secteurs industriels.

Q : Quelle est la différence entre les actionneurs électriques et les actionneurs hydrauliques ?

R : Les systèmes d'actionneurs électriques fonctionnent généralement dans une plage d'efficacité de 75-80 % pour le travail qu'ils effectuent ; les systèmes d'actionneurs hydrauliques fonctionnent généralement dans la plage d'efficacité de 40-55 %. Un facteur supplémentaire dans l’équation du coût des services publics d’électricité est que les actionneurs électriques ne demandent du courant au moteur que lorsque cela est nécessaire.

Q : Quelle est la différence entre un moteur électrique et un actionneur ?

R : Considérez les actionneurs comme des dispositifs qui aident à produire un mouvement linéaire et les moteurs comme des dispositifs qui aident à produire un mouvement de rotation. Par conséquent, certains considèrent les actionneurs comme un type de moteur. Mais un moteur n’est pas un type d’actionneur. Les deux sont essentiels au fonctionnement des applications industrielles et ont leur utilité dans le bon contexte.

Q : Où les actionneurs électriques sont-ils utilisés ?

R : Ils sont utilisés dans la manutention des matériaux pour des opérations telles que les servopresses et le serrage et sont largement utilisés dans le secteur de l'emballage. Leurs avantages en termes de précision, de flexibilité et de faibles coûts d’exploitation conduisent à leur utilisation dans la robotique, l’électronique et l’assemblage électronique, les machines-outils et de nombreux autres secteurs industriels.

Q : Quelle tension sont les actionneurs électriques ?

R : Les tensions principales des actionneurs électriques sont de 220 V et 380 V. La tension de 200 V a généralement une faible puissance et la tension de 380 V a généralement une puissance élevée. La vitesse du moteur 380 V est relativement lente, mais le couple du moteur 380 V est important et la force de sortie est plus grande.

Q : Pourquoi l’actionneur électrique est-il un meilleur système de contrôle ?

R : Les actionneurs de vannes électriques, en particulier ceux équipés de servomoteurs sans balais, peuvent gérer des profils de mouvement complexes, fournir une force et des vitesses élevées, et offrir une grande précision et répétabilité. Ces avantages rendent les actionneurs électriques particulièrement bien adaptés aux applications de contrôle de processus.

Q : Quel est le meilleur actionneur hydraulique électrique ou actionneur pneumatique ?

R : Les performances de la puissance hydraulique sont également supérieures à celles des actionneurs électriques. Actionneurs pneumatiques : l'air comprimé ne produira pas la puissance générée par les actionneurs hydrauliques, mais ils seront plus puissants que les actionneurs alimentés électriquement. Les systèmes pneumatiques ont tendance à fonctionner plus rapidement que les actionneurs hydrauliques et électriques.

Q : Quelle est la différence entre un actionneur pneumatique et un actionneur électrique ?

R : Un actionneur électrique est celui qui utilise l’énergie électrique pour produire de l’énergie mécanique. Tandis qu'un actionneur pneumatique est un actionneur pneumatique qui convertit la pression de l'air en force mécanique pour faire fonctionner la vanne. Poursuivez votre lecture pour découvrir les différences fondamentales entre un actionneur électrique et pneumatique.

Q : Comment est câblé un actionneur électrique AC à deux positions ?

R : Le bornier connecte les fils avec plusieurs broches. La broche 1 est presque toujours la ligne neutre. Les broches 2 et 3 constituent la ligne directe pour les positions fermées et ouvertes. Un relais, tel qu'un interrupteur de commande, divise la ligne directe.

Nous sommes reconnus comme l’un des fabricants et fournisseurs d’actionneurs électriques les plus professionnels en Chine, proposant des produits de haute qualité à des prix compétitifs. Soyez libre d'acheter un actionneur électrique durable en stock ici dans notre usine. Pour liste de prix et devis, contactez-nous.
